一、工業智能網關如何選型
目前 華辰智通 HINET 智能網關主要有兩個型號，一個是 HINET M111N，一個是 HIENT M111T。M111N 和 M111T 功能類似都可以實現 PLC等控制器的PLC遠程編程和PLC數據采集，唯一的不同點在于M111N 不具備 4G 聯網功能，而 M111T 具備全網通 4G 聯網功能，M111T 的網絡適應性更強。具體請查看下表：

智能網關參數表

設備型號HINET	M111N	M111T
產品功能	PLC 遠程編程/數據采集	PLC 遠程編程/數據采集
聯網方式	有線/WIFI	4G/有線/WIFI
接口類型	2 路 RS232 串口 2 路以太網口	2 路 RS232 串口 2 路以太網口
供電方式	DC 24V	DC 24V
通訊架構	VPN OVER P2P	VPN OVER P2P
安裝方式	導軌安裝	導軌安裝

二、華辰智能網關硬件介紹
1、硬件參數

型號	HINET M111T	HINET M111N
聯網方式	以太網、2G/3G/4G、WIFI	以太網、WIFI
CPU	處 理 器 1 ： 400MHz 高 通  MIPS AR9331 處 理 器 2 ： 72MHz ARM STM32F   Cortex-M3	處理器 1：400MHz 高通 MIPS AR9331   處理器 2：72MHz ARM STM32F Cortex-M3
存儲器	內存 512M，存儲 64M	內存 512M，存儲 64M
RTC	內置實時時鐘	內置實時時鐘
以太網	2 個	2 個
SD 卡	不支持	不支持
USB 端口	無	無
接口類型	2 路 RS232 串口、2 路以太網接口	2 路 RS232 串口、2 路以太網接口
衛星定位	不支持	不支持
IO 端口	無	無


2、電氣規格

型號	HINET M111T	HINET M111N
額定電壓	DC 24V
額定功率	5W
電源保護	9 ～ 30V 耐壓范圍，帶 PPTC 自恢復保險絲
EMC	符合 EN61000-6-2：2005，EN61000-6-4：2007 標準，雷擊浪涌±1KV，群脈沖   ±2KV，靜電接觸 4KV，空氣放電 8KV

型號	HINET M111T	HINET M111N
工作溫度	-20 ～ +70°C
存儲溫度	-40 +85℃
環境濕度	10 ～ 90%RH（無冷凝）
抗震性	10 ～ 25Hz（X、Y、Z 方向 2G/30 分鐘）
防護等級	IP20
冷卻方式	自然風冷


4、其他參數

型號	HINET M111T	HINET M111N
機械結構	工程塑料
整機尺寸	100mm×90mm×30mm
整機重量	約 120g
安裝方式	導軌安裝

5、產品端口

實物圖	標號	名稱	說明
	1	狀態指示燈	共六個指示燈，指示網關的工作狀態
	2	SIM 卡插槽	當模塊支持 4G 網絡時這里用于安裝 SIM 卡
	3	復位孔	在運行狀態，長按 20S 后網關自動恢復出廠設置
	4	4G 天線接頭	當模塊支持 4G 網絡時這里連接 4G 天線
	5	WIFI 天線接頭	連接 WIFI 天線,頻率為 2.4GHZ
	6	WAN/LAN 口	網關 4G 或 WIFI 聯網時可做 LAN 口
	7	LAN 口	局域網接口，用于連接電腦或 PLC 等
	9	DC 輸入正極	支持 9~30V 寬壓（建議用電 24V 1A）
	10	DC 輸入負極
	1	TX1	串口 1(RS232)數據發送
	2	RX1	串口 1(RS232)數據接收
	3	GND	地線
	4	TX2	串口 2(RS232)數據發送
	5	RX2	串口 2(RS232)數據接收
	6	GND	地線
	7	GND	地線
	8	VCC	24VDC 電源輸出，為接口轉換模塊供電


6、指示燈

標識	名稱	說明
PWR	電源指示燈	電源供電正常時常亮
SYS	系統指示燈	系統啟動時閃爍，系統成功啟動完成之后常亮
WIFI	無線指示燈	AP 模式下啟用時亮，STA 模式下連接成功亮，有數據傳輸時閃爍
4G	4G 指示燈	4G 功能打開且供電運行后閃爍，撥號連接成功后常亮(華為模塊)
NET	聯網指示燈	網關的互聯網連接正常時常亮，未聯網熄滅
WD	喂狗信號燈	網關內置硬件看門狗信號燈，間隔 1s 閃爍

四、網關使用說明
硬件準備
1、HINET 智能網關、網線、電腦、PLC 等；
2、給網關提供 DC 24V 電源供電；
3、網關 LAN 口用網線接電腦（可經過交換機）；
4、使用 GPRS（無線網絡）或以太網或 4G 聯網方式上網；
5、網關用串口線或以太網線連接 PLC

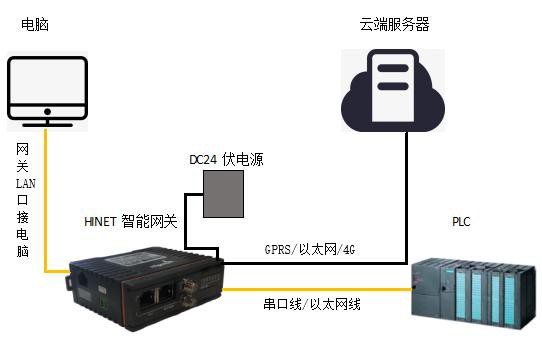

智能網關使用圖
