隨著汽車零部件、新能源、家電、五金及3C電子等行業對生產效率和產品一致性的要求不斷提高，高速沖壓正在成為越來越多制造企業的重要生產方式。

在高速沖壓生產中，沖床本身的運行速度并不是決定整條生產線效率的唯一因素。工件在不同模具工位之間的搬運速度、同步精度以及上下料穩定性，同樣會直接影響整個沖壓生產節拍。

傳統人工上下料很難滿足高速連續生產的要求，而普通單機送料方式在多工序沖壓中也可能受到生產節拍和工位轉換效率的限制。

因此，連桿式多工位機械手逐漸成為高速沖壓自動化生產線的重要組成部分。

通過機械化、同步化的工件搬運方式，連桿式多工位機械手可以在多個沖壓工位之間快速傳遞工件，使沖床、模具和機械手形成協調運行，從而提高整條生產線的自動化水平和生產效率。

一、什么是連桿式多工位機械手？

連桿式多工位機械手是一種專門用于多工位沖壓生產的自動化搬運設備。

它通過連桿機構以及驅動系統帶動機械手在多個工位之間進行同步運動，將上一工序完成的工件自動轉移至下一工位。

典型的工作流程為：

取件 → 搬運 → 定位 → 放件 → 返回 → 再次取件

在連續生產過程中，多個機械手執行機構可以按照預設運動軌跡同步運行，實現多個工位之間的連續送料和取料。

與人工搬運相比，機械手能夠按照固定程序重復運行，有利于保持穩定的生產節拍。

二、為什么高速沖壓需要多工位機械手？

高速沖壓生產最大的特點之一就是生產節拍快。

當沖床以較高速度連續運行時，如果工件搬運速度無法跟上沖床節拍，就容易形成生產瓶頸。

例如，一條多工序沖壓生產線可能包含：

第一道沖壓

第二道成形

第三道沖孔

第四道折彎

第五道整形

如果每道工序之間依靠人工搬運，不僅生產效率受到限制，而且不同工位之間很難保持穩定的節拍。

連桿式多工位機械手則可以將多個工序連接起來，實現：

沖壓 → 搬運 → 沖壓 → 搬運 → 沖壓

使整個生產過程更加連續。

因此，對于大批量、高節拍的沖壓生產，多工位機械手具有明顯的自動化優勢。

三、連桿式機械手如何提升高速沖壓效率？

1. 提高工件搬運速度

在高速沖壓生產中，工件搬運時間直接影響生產節拍。

連桿式機械手通過機械化運動機構完成工件抓取和轉移，可以減少人工操作所需要的等待時間。

對于生產節拍要求較高的產品，可以通過優化機械手運動軌跡，使取料、搬運和放料動作更加緊湊。

2. 實現多個工位同步運行

連桿式多工位機械手最大的優勢之一，就是能夠讓多個沖壓工位形成協同工作。

機械手按照統一的控制程序運行，各工位之間保持相對穩定的動作節拍。

例如：

工位1完成沖壓 → 機械手取件 → 工位2放件 → 工位1進入下一循環

與此同時，其他工位也可以進行相應動作。

這種同步運行方式能夠減少工位之間的等待時間，提高生產線整體利用率。

四、減少人工上下料帶來的生產瓶頸

傳統沖壓生產中，人工上下料容易受到以下因素影響：

操作人員熟練程度

長時間工作產生疲勞

人工搬運速度差異

產品定位誤差

人員配置數量

特別是在高速連續生產中，人工很難長期保持穩定的生產節拍。

采用連桿式多工位機械手后，可以將重復性的搬運工作交由自動化設備完成。

這樣不僅能夠降低人工參與程度，還可以使生產節拍更加穩定。

五、提高多工序沖壓的一致性

對于需要經過多個工序加工的沖壓產品，工件每一次轉移的位置都會影響后續加工精度。

如果采用人工搬運，可能出現：放置位置偏差，工件方向錯誤，工位定位不一致

連桿式機械手可以通過固定的運動軌跡和抓取方式完成工件轉移。

配合合理的夾具和定位結構，可以使工件在不同工位之間保持更加穩定的轉移狀態。

這對于汽車零部件、家電鈑金件以及精密五金產品等多工序沖壓具有重要意義。

六、連桿式多工位機械手的結構優勢

連桿機構是這類機械手實現高速運動的重要組成部分。

與部分獨立驅動的多軸機器人相比，連桿式機械手可以通過機械傳動結構實現多個動作之間的協調。

其主要特點包括：

高同步性

多個執行機構可以按照設定軌跡進行同步運動。

運動節拍穩定

機械結構經過合理設計后，可以滿足連續高速運行需求。

適合固定工藝

對于產品型號相對穩定、生產節拍固定的大批量沖壓生產，連桿式機械手具有較好的適用性。

適合多工位生產

可以根據沖床數量、工位距離以及模具布局進行相應設計。

七、哪些行業適合使用連桿式多工位機械手？

連桿式多工位機械手尤其適用于大批量、連續化、高速化的沖壓生產。

1. 汽車零部件行業

汽車制造過程中存在大量需要多工序沖壓的金屬零部件，例如：

結構件

支架

加強件

底盤相關零件

對于產量較大的產品，可以通過多工位機械手實現連續自動化生產。

2. 新能源汽車行業

新能源汽車相關零部件對生產效率、尺寸一致性和自動化程度提出了更高要求。

對于適合沖壓成形的金屬結構件，可以采用機械手進行工序間自動轉移。

3. 家電行業

空調、洗衣機、廚房電器等產品中包含大量金屬鈑金件。

對于產品結構相對固定、訂單量較大的企業，多工位自動化沖壓可以減少人工搬運，提高生產效率。

4. 五金及3C電子行業

對于部分精密五金件、電子零部件等產品，高速沖壓通常對生產節拍和重復定位提出較高要求。

自動化機械手可以與高速沖床配合，減少人工上下料對生產效率的影響。

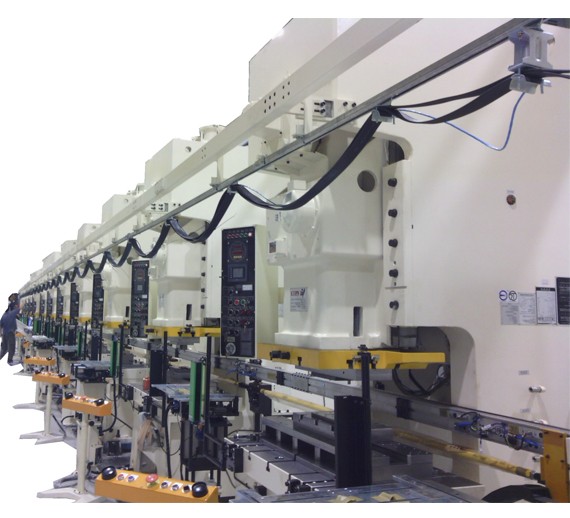

八、連桿式多工位機械手如何與沖床組成自動化生產線？

連桿式多工位機械手通常不是獨立工作的，而是與沖床、模具以及其他自動化設備進行聯動。

典型的多工位沖壓生產流程可以設計為：

自動上料 → 沖床1 → 機械手搬運 → 沖床2 → 機械手搬運 → 沖床3 → 成品下料

對于卷料沖壓生產，還可以在前端增加：

自動開卷 → 整平 → 伺服送料 → 沖床 → 多工位機械手 → 自動收料

這樣可以將原材料處理、精準送料、沖壓成形以及工件搬運連接起來。

通過整線自動化，可以進一步減少人工參與，提高生產連續性。

九、如何選擇合適的連桿式多工位機械手？

并不是所有高速沖壓生產線都適合使用同一種機械手。

在選擇設備時，需要重點考慮以下參數。

1. 工件尺寸和重量

需要確認產品的：長度，寬度，高度，重量，材料

機械手的負載能力和抓取結構需要與工件匹配。

2. 沖床參數

需要提供：沖床噸位，工作臺尺寸，滑塊行程，沖壓速度，模具尺寸這些參數會直接影響機械手的結構設計和運行范圍。

3. 工位數量

如果生產線包含多個沖壓工序，需要確定：

沖床數量

模具數量

工位間距

工件轉移方向

根據這些數據確定機械手的長度、行程以及夾持方式。

4. 生產節拍

高速沖壓生產尤其需要關注機械手的運行節拍。

機械手不僅要能夠完成工件搬運，還需要與沖床動作保持同步。

因此，設計自動化生產線時，需要綜合考慮：

沖床節拍 + 機械手搬運時間 + 工件定位時間 + 安全保護時間。

只有各環節相互匹配，才能真正發揮高速沖壓設備的生產能力。

十、連桿式多工位機械手的核心價值是什么？

從生產企業的角度來看，連桿式多工位機械手的價值并不僅僅是“替代人工”。

更重要的是通過自動化設備重新組織生產流程。

它可以幫助企業實現：

人工搬運 → 自動搬運

單工序生產 → 多工序連續生產

人工節拍 → 穩定自動化節拍

單機設備 → 自動化生產線

最終實現生產效率、穩定性和自動化程度的綜合提升。

在高速沖壓生產中，沖床的運行速度只是影響生產效率的一部分。工件在不同工位之間的搬運效率、定位穩定性以及設備之間的同步程度，同樣決定著整條生產線的實際產能。

連桿式多工位機械手通過機械化搬運和多工位同步運行，可以減少人工上下料造成的生產瓶頸，并幫助沖床、模具和各個工位形成更加穩定的自動化生產節拍。

對于汽車零部件、新能源、家電、五金和3C電子等大批量沖壓應用，合理配置連桿式多工位機械手，可以進一步提升生產線的連續性和自動化水平。

佑億精密專注于沖床周邊自動化設備研發與制造，可根據不同沖床參數、產品尺寸、模具布局及生產節拍提供連桿式多工位機械手及沖壓自動化解決方案，并支持非標定制，幫助企業打造高效、穩定的高速沖壓生產線。
